C058 प्लाईवुड बॉक्स क्लिप्स - 35 मिमी x 1.5 मिमी हीट-ट्रीटेड ग्रेड 50 स्टील, 8 मिमी जॉइंट फिट और फिनिश विकल्प

प्रति मॉडल 500 टुकड़े
MOQ
USD 0.28-0.45/piece
कीमत
C058 प्लाईवुड बॉक्स क्लिप्स - 35 मिमी x 1.5 मिमी हीट-ट्रीटेड ग्रेड 50 स्टील, 8 मिमी जॉइंट फिट और फिनिश विकल्प
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
सामग्री: ग्रेड 50 कार्बन स्टील (चीनी ग्रेड 50/50#)
सतह का उपचार: जिंक प्लेटेड (सिल्वर) या ब्लैक इलेक्ट्रोफोरेटिक कोटिंग (ई-कोट)
मानक आयाम: 35 मिमी चौड़ी x 1.5 मिमी शीट मोटाई
नमूना: सी058
प्रोफ़ाइल आयाम आरेखित करना: C058: 71 मिमी और 63 मिमी (ड्राइंग संदर्भ, समग्र L x W x H नहीं)
पैनल अनुप्रयोग: C058: 8 मिमी पैनल; पूर्ण जोड़ फिट सत्यापित करें
उष्मा उपचार: स्प्रिंग एक्शन के लिए हीट ट्रीटेड
कठोरता: 42-46 एचआरसी
संदर्भ इकाई वजन: C058: 68 ग्राम
कार्टन पैकिंग: C058: 250 टुकड़े/गत्ते का डिब्बा; कार्टन सहित कुल 17 किग्रा; 490 x 240 x 170 मिमी.
प्रमुखता देना:

स्टील क्रेट क्लिप

,

क्रेट क्लिप OEM

,

ओडीएम धातु स्नैप क्लिप

मूलभूत जानकारी
उत्पत्ति के प्लेस: हेबेई, चीन
ब्रांड नाम: ORIENS
प्रमाणन: ISO 9001:2015 (factory QMS; not product certification)
मॉडल संख्या: C058
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: C058: 250 टुकड़े/गत्ते का डिब्बा; कार्टन सहित कुल 17 किग्रा; 490 x 240 x 170 मिमी. जिंक-प्लेटेड और ई
प्रसव के समय: 20-35 दिन
भुगतान शर्तें: टी/टी, डी/ए, एल/सी, डी/पी, वेस्टर्न यूनियन,
आपूर्ति की क्षमता: क्रेट क्लिप उत्पाद शृंखला में संयुक्त रूप से 40,000 टुकड़े/दिन
उत्पाद विवरण

C057 और C058 क्रेट क्लिप उत्पाद गाइड

C057 और C058 की तुलना करें, एक सतह फिनिश चुनें, और स्थापना और हटाने के निर्देशों की समीक्षा करें।

C057/C058 उत्पाद गाइड देखें →

C058 प्लाईवुड बॉक्स क्लिप - 35 मिमी x 1.5 मिमी हीट-ट्रीटेड ग्रेड 50 स्टील, 8 मिमी जॉइंट फिट और फिनिश विकल्प

एक प्लाईवुड बॉक्स जॉइंट की जांच करने और सतह फिनिश चुनने के लिए इस C058 चयन संदर्भ का उपयोग करें। C058 संगत 8 मिमी पैनलों के लिए मानक 35 मिमी-चौड़ा, 1.5 मिमी-मोटा क्लिप है। यह वही मानक C058 है जो नीचे दिए गए जिंक-प्लेटेड और ब्लैक ई-कोटेड उत्पाद पृष्ठों पर पेश किया गया है।

अपना मॉडल और सतह फिनिश चुनें

मॉडल पैनल अनुप्रयोग / क्लिप चौड़ाई फिनिश विनिर्देश खोलें
C058 8 मिमी / 35 मिमी जिंक प्लेटेड (सिल्वर)
C058 8 मिमी / 35 मिमी ब्लैक इलेक्ट्रोफोरेटिक कोटिंग (ई-कोट)

दोनों फिनिश विकल्प 1.5 मिमी शीट का उपयोग करते हैं। केवल पैनल की मोटाई नहीं, बल्कि पूर्ण पैनल जॉइंट की जांच करें।C057 मॉडल अवलोकन | C058 मॉडल अवलोकन।

मानक आयाम और सामग्री

विनिर्देश C058
सामग्री ग्रेड 50 कार्बन स्टील (चीनी ग्रेड 50 / 50#)
मानक चौड़ाई 35 मिमी
शीट मोटाई 1.5 मिमी
ड्राइंग प्रोफाइल आयाम 71 मिमी और 63 मिमी; ड्राइंग देखें
पैनल अनुप्रयोग 8 मिमी लकड़ी/प्लाईवुड पैनल; पूर्ण जॉइंट फिट की जांच करें
हीट ट्रीटमेंट स्प्रिंग एक्शन के लिए हीट ट्रीटेड; 42-46 HRC
इस पृष्ठ पर आपूर्ति की गई फिनिश जिंक प्लेटेड (सिल्वर) या ब्लैक इलेक्ट्रोफोरेटिक कोटिंग (ई-कोट)
संदर्भ इकाई वजन 68 ग्राम

प्रोफाइल आयाम ड्राइंग संदर्भ हैं, न कि समग्र लंबाई x चौड़ाई x ऊंचाई विनिर्देश। पैनल की मोटाई अकेले फिट निर्धारित नहीं करती है: ऑर्डर करने से पहले एक नमूने के साथ पूर्ण पैनल किनारे और मिलान वाले जॉइंट की जांच करें।

सतह फिनिश

जिंक प्लेटेड (सिल्वर) या ब्लैक इलेक्ट्रोफोरेटिक कोटिंग (ई-कोट)। जिंक कोटिंग की मोटाई कम से कम 5 माइक्रोमीटर है; ब्लैक ई-कोट की मोटाई कम से कम 25 माइक्रोमीटर है। कोटेशन का अनुरोध करते समय आवश्यक फिनिश का चयन करें। संक्षारण प्रदर्शन पर्यावरण, हैंडलिंग और कोटिंग की स्थिति पर निर्भर करता है; कोटिंग की मोटाई नमक-स्प्रे-घंटे की रेटिंग या गारंटीकृत समुद्री सेवा जीवन नहीं है।

स्थापना और हटाना

  1. संगत लकड़ी या प्लाईवुड पैनलों को संरेखित करें और जॉइंट फिट को सत्यापित करें।
  2. क्लिप को हाथ से इच्छित स्थिति में दबाएं।
  3. बॉक्स को अलग करने के लिए, क्लिप स्लॉट में एक उपयुक्त प्राइ बार लगाएं और इसे छोड़ने के लिए लीवर का उपयोग करें।
  4. पुन: उपयोग से पहले क्लिप और जॉइंट का निरीक्षण करें। क्षतिग्रस्त या स्थायी रूप से विकृत क्लिप को बदलें।

हाथ से स्थापना का मतलब टूल-फ्री हटाना नहीं है। क्लिप की मात्रा और रिक्ति पूर्ण बॉक्स डिजाइन और शिपिंग आवश्यकताओं पर निर्भर करती है।

कार्टन पैकिंग और ऑर्डर योजना

पैकिंग विनिर्देश C058
प्रति कार्टन मात्रा 250 पीस
कार्टन वजन 17 किग्रा सकल कार्टन सहित
कार्टन आयाम 490 x 240 x 170 मिमी
प्रति मॉडल 500-पीस ऑर्डर 2 कार्टन; 34 किग्रा सकल कार्टन सहित; 0.039984 एम3

ये कार्टन विनिर्देश दोनों जिंक-प्लेटेड और ब्लैक ई-कोटेड मानक क्लिप पर लागू होते हैं। शिपिंग आंकड़े किसी भी अतिरिक्त पैलेट या बाहरी पैकेजिंग को छोड़कर हैं। C058 शिपिंग गणना पुष्टि किए गए 17 किग्रा सकल कार्टन वजन का उपयोग करती है; 68 ग्राम एक संदर्भ इकाई वजन है।

उपलब्धता और कोटेशन

  • न्यूनतम आदेश: प्रति मॉडल 500 पीस।
  • मूल्य सीमा: USD 0.28-0.45 प्रति पीस; चयनित मॉडल, फिनिश और मात्रा के लिए कोटेशन की पुष्टि करें।
  • नमूने स्टॉक से उपलब्ध हैं। उत्पादन लीड समय: 20-35 दिन।
  • संयुक्त क्रेट क्लिप उत्पाद-लाइन क्षमता: 40,000 पीस प्रति दिन, प्रत्येक मॉडल के लिए अलग क्षमता नहीं।

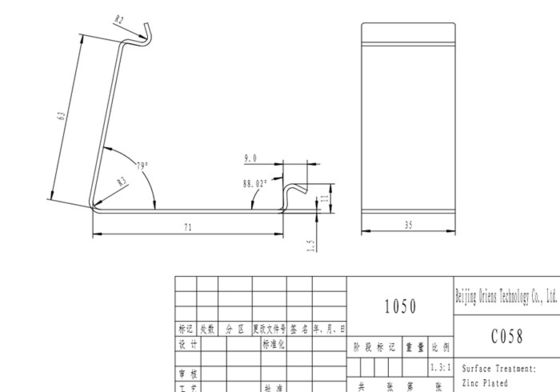

C058 मानक ड्राइंग

C058 crate clip drawing: 71 mm and 63 mm, 35 mm width, 1.5 mm sheet thickness

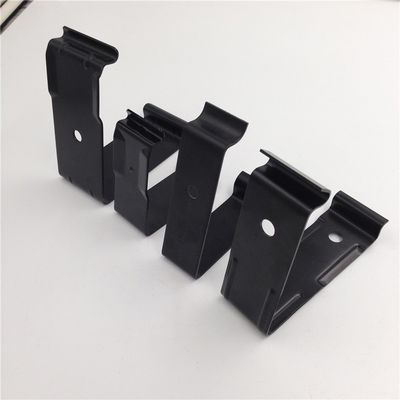

गैलरी वर्गीकरण तस्वीरें अन्य क्लिप डिजाइन या रंगीन पाउडर-कोटेड नमूने दिखा सकती हैं। यह पृष्ठ ऊपर बताए गए मानक C058 आयामों और फिनिश को निर्दिष्ट करता है; रंगीन नमूनों को ब्लैक ई-कोट के रूप में पहचाना नहीं जाता है।

अनुप्रयोग और लोगो अनुकूलन

मानक C057 और C058 क्लिप निर्यात पैकेजिंग, पुन: प्रयोज्य लॉजिस्टिक्स, मशीनरी शिपिंग और ऑन-साइट असेंबली में उपयोग किए जाने वाले संगत लकड़ी और प्लाईवुड क्रेट के लिए हार्डवेयर हैं। ORIENS क्लिप और संबंधित टिका और हटाने के उपकरण की आपूर्ति करता है; लकड़ी के क्रेट और पैकेजिंग बैग शामिल नहीं हैं।

कस्टम स्क्रीन-प्रिंटेड या एम्बॉस्ड लोगो उपलब्ध हैं। पुष्टि के लिए अपना लोगो आर्टवर्क, आवश्यक मॉडल, फिनिश और मात्रा भेजें। ग्रेड 50 कार्बन स्टील इस पृष्ठ पर निर्दिष्ट मानक सामग्री है। 65Mn स्प्रिंग स्टील वेरिएंट पर अलग से चर्चा की जा सकती है; इसकी सामग्री और विनिर्देशों की पुष्टि कोटेशन में की जानी चाहिए।

स्थापना सहायता और संबंधित हार्डवेयर

क्रेट क्लिप हटाने वाला प्राइ बार - क्लिप को छोड़ने के लिए टूल को क्लिप स्लॉट में लगाएं।

13 मिमी पैनलों के लिए C057 क्लिप | 8 मिमी पैनलों के लिए C058 क्लिप | क्रेट क्लिप रेंज | क्रेट असेंबली वीडियो गाइड

ORIENS क्लिप, टिका और संबंधित हार्डवेयर की आपूर्ति करता है। लकड़ी के क्रेट और पैकेजिंग बैग शामिल नहीं हैं; सोर्सिंग सहायता पर अलग से चर्चा की जा सकती है। कंपनी की स्थापना 2009 में हुई थी, और इसके संस्थापक 1998 से अंतरराष्ट्रीय व्यापार में काम कर रहे हैं। ISO 9001:2015 विनिर्माण कारखाने की गुणवत्ता प्रबंधन प्रणाली को उसके लागू दायरे के भीतर संदर्भित करता है, न कि इन क्लिप के प्रमाणन को।

फिट चेक और कोटेशन के लिए, मॉडल, फिनिश, मात्रा और बॉक्स जॉइंट ड्राइंग भेजेंsales@oriensmetal.com।
