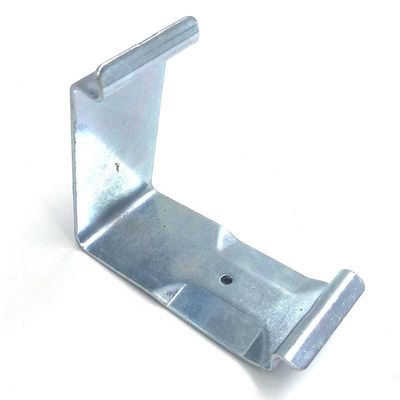

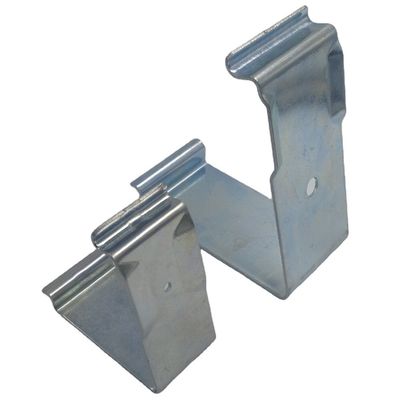

संगत 8 मिमी लकड़ी या प्लाईवुड पैनल जोड़ों के लिए C058 चुनें। यह मॉडल 35 मिमी चौड़ा और 1.5 मिमी मोटा है, जिसमें जिंक प्लेटिंग या ब्लैक इलेक्ट्रोफोरेटिक कोटिंग का विकल्प है। नीचे एक फिनिश चुनें, फिर नमूने के साथ पूर्ण जोड़ फिट की पुष्टि करें।
| मॉडल | पैनल अनुप्रयोग / क्लिप चौड़ाई | फिनिश विनिर्देश खोलें |
|---|---|---|
| C058 | 8 मिमी / 35 मिमी | जिंक प्लेटेड (चांदी) |
| C058 | 8 मिमी / 35 मिमी | ब्लैक इलेक्ट्रोफोरेटिक कोटिंग (ई-कोट) |

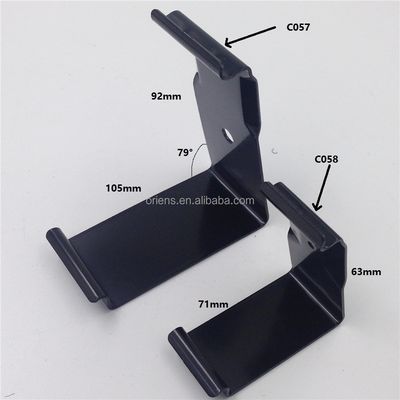

दोनों मॉडल 1.5 मिमी शीट का उपयोग करते हैं। पूर्ण पैनल जोड़ की जाँच करें, न कि केवल पैनल की मोटाई।C057 मॉडल अवलोकन | C058 मॉडल अवलोकन.
| विनिर्देश | C058 |
|---|---|
| सामग्री | ग्रेड 50 कार्बन स्टील (चीनी ग्रेड 50 / 50#) |
| मानक चौड़ाई | 35 मिमी |
| शीट की मोटाई | 1.5 मिमी |

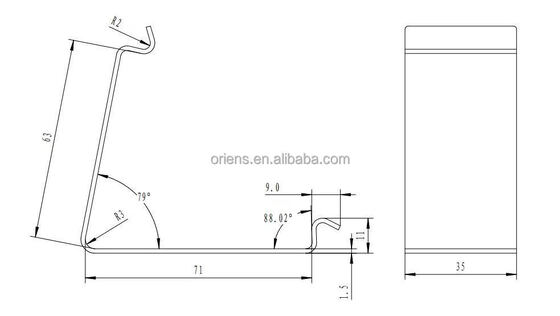

| ड्राइंग प्रोफाइल आयाम | 71 मिमी और 63 मिमी; ड्राइंग देखें |
| पैनल अनुप्रयोग | 8 मिमी लकड़ी/प्लाईवुड पैनल; पूर्ण जोड़ फिट की जाँच करें |
| हीट ट्रीटमेंट | स्प्रिंग एक्शन के लिए हीट ट्रीटेड; 42-46 HRC |
| इस पृष्ठ पर आपूर्ति की गई फिनिश | जिंक प्लेटेड (चांदी) या ब्लैक इलेक्ट्रोफोरेटिक कोटिंग (ई-कोट) |
| संदर्भ इकाई वजन | 68 ग्राम |
प्रोफाइल आयाम ड्राइंग संदर्भ हैं, न कि समग्र लंबाई x चौड़ाई x ऊंचाई विनिर्देश। पैनल की मोटाई अकेले फिट निर्धारित नहीं करती है: ऑर्डर करने से पहले पूर्ण पैनल किनारे और मिलान जोड़ को नमूने के साथ जांचें।
जिंक प्लेटेड (चांदी) या ब्लैक इलेक्ट्रोफोरेटिक कोटिंग (ई-कोट)। जिंक कोटिंग की मोटाई कम से कम 5 माइक्रोमीटर है; ब्लैक ई-कोट की मोटाई कम से कम 25 माइक्रोमीटर है। कोटेशन का अनुरोध करते समय आवश्यक फिनिश का चयन करें। संक्षारण प्रदर्शन पर्यावरण, हैंडलिंग और कोटिंग की स्थिति पर निर्भर करता है; कोटिंग की मोटाई नमक-स्प्रे-घंटे की रेटिंग या गारंटीकृत समुद्री सेवा जीवन नहीं है।

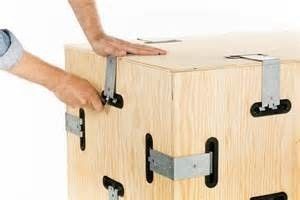

हाथ से स्थापना का मतलब टूल-फ्री निष्कासन नहीं है। क्लिप की मात्रा और रिक्ति पूर्ण बॉक्स डिजाइन और शिपिंग आवश्यकताओं पर निर्भर करती है।
| पैकिंग विनिर्देश | C058 |
|---|---|
| प्रति कार्टन मात्रा | 250 टुकड़े |
| कार्टन वजन | 17 किग्रा सकल कार्टन सहित |
| कार्टन आयाम | 490 x 240 x 170 मिमी |
| प्रति मॉडल 500-टुकड़ा ऑर्डर | 2 कार्टन; 34 किग्रा सकल कार्टन सहित; 0.039984 एम3 |
ये कार्टन विनिर्देश जिंक-प्लेटेड और ब्लैक ई-कोटेड मानक क्लिप दोनों पर लागू होते हैं। उपरोक्त शिपिंग आंकड़े किसी भी अतिरिक्त पैलेट या बाहरी पैकेजिंग को छोड़कर हैं। C058 शिपिंग गणना पुष्टि किए गए 17 किग्रा सकल कार्टन वजन का उपयोग करती है; 68 ग्राम एक संदर्भ इकाई वजन है।

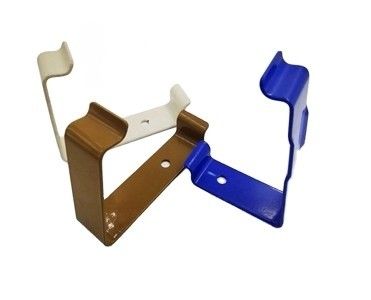

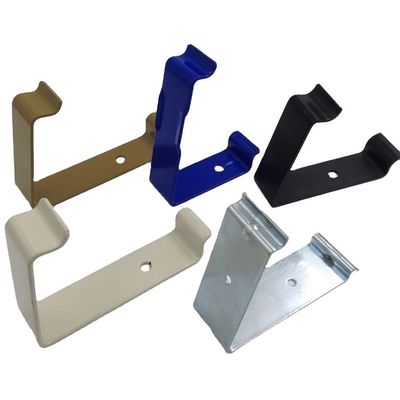

गैलरी वर्गीकरण तस्वीरें अन्य क्लिप डिजाइन या रंगीन पाउडर-कोटेड नमूने दिखा सकती हैं। यह पृष्ठ ऊपर बताए गए मानक C058 आयामों और फिनिश को निर्दिष्ट करता है; रंगीन नमूनों को ब्लैक ई-कोट के रूप में पहचाना नहीं जाता है।
क्रेट क्लिप रिमूवल प्राइ बार - क्लिप को छोड़ने के लिए टूल को क्लिप स्लॉट में लगाएं।
13 मिमी पैनल के लिए C057 क्लिप | 8 मिमी पैनल के लिए C058 क्लिप | क्रेट क्लिप रेंज | क्रेट असेंबली वीडियो गाइड
ORIENS क्लिप, टिका और संबंधित हार्डवेयर की आपूर्ति करता है। लकड़ी के क्रेट और पैकेजिंग बैग शामिल नहीं हैं; सोर्सिंग सहायता पर अलग से चर्चा की जा सकती है। कंपनी की स्थापना 2009 में हुई थी, और इसके संस्थापक 1998 से अंतरराष्ट्रीय व्यापार में काम कर रहे हैं। ISO 9001:2015 विनिर्माण कारखाने की गुणवत्ता प्रबंधन प्रणाली को उसके लागू दायरे के भीतर संदर्भित करता है, न कि इन क्लिप के प्रमाणन को।
फिट चेक और कोटेशन के लिए, मॉडल, फिनिश, मात्रा और बॉक्स जोड़ ड्राइंग भेजेंsales@oriensmetal.com.
